Используется для эффективной антикоррозионной защиты черных металлов в различных средах (почве, воде, атмосфере).
  Применяется как самостоятельное покрытие, а также как протекторная противокоррозионная грунтовка под различные декоративные покрытия.
  Не является прямым аналогом ZRC ES.

  Цинкирование применяется для защиты ответственных конструкций во всех типах сред коррозионной  активности, включая агрессивные и сильноагрессивные (С5 по ISO 12944-5:2018), обеспечивая гарантированный** срок защиты от 15 лет и более при толщине слоя от 120 мкм. Цинкирование применяется для защиты строительных и технологических металлоконструкций  в промышленном и гражданском строительстве, сельском хозяйстве, на объектах ТЭК, в дорожном  и транспортном строительстве, гидросооружениях.

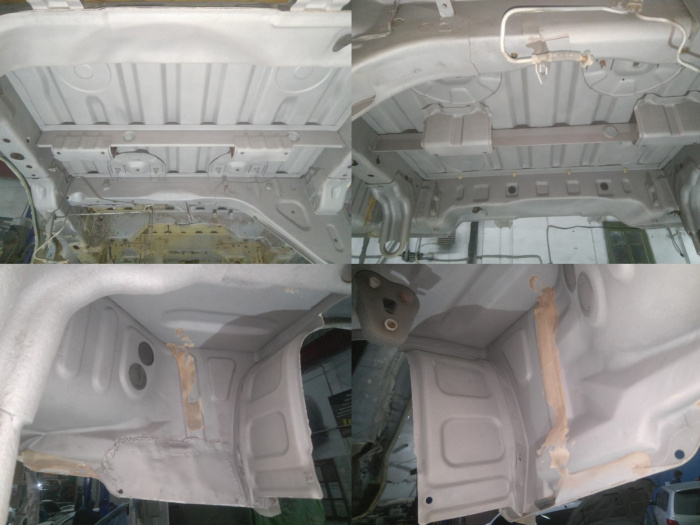

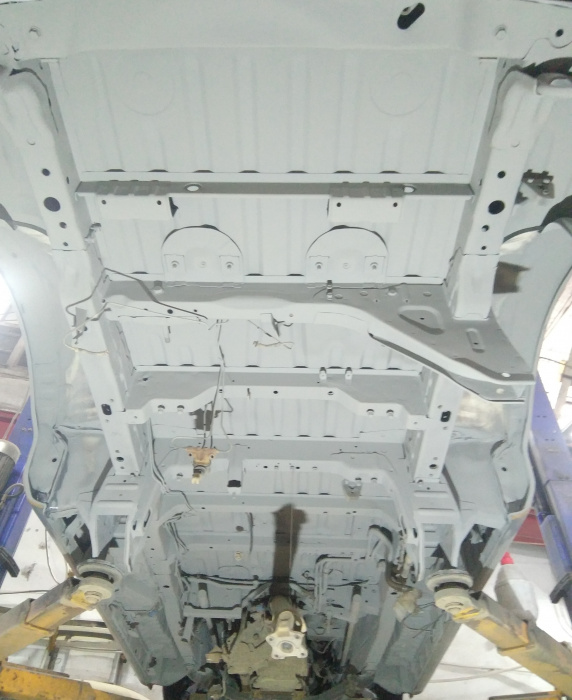

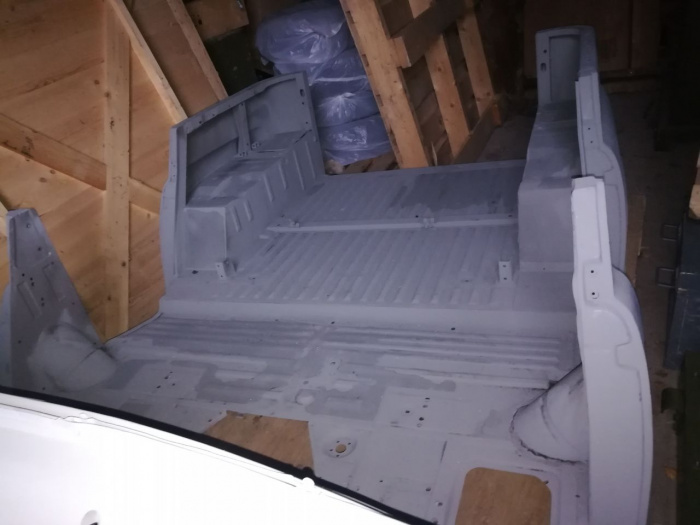

  Цинкирование рекомендовано для ремонта и восстановления ранее оцинкованных (в том числе другими методами) металлоконструкций без демонтажа.

  Цинкирование – процесс покрытия металла (железа или стали) слоем цинка для защиты от коррозии путем нанесения цинкирующего состава (состава класса Zinker).
Однокомпонентный цинкирующий состав наносится в диапазоне температур от -35˚С до +50˚С при помощи кисти, валика, распыления или окунания.

                                                                           СВОЙСТВА ЦИНКЕРНОГО ПРОКРЫТИЯ:
- Образует стабильную субдисперсионную Zn-Fe зону на поверхности металла.
- Обладает свойством межслойной диффузии.
- Сохраняет функцию поверхностной самоконсервации и самовосстановления в течение всего срока службы.
- Отличается достаточной стойкостью к абразивному воздействию.
- Межатомное расстояние в цинкерном слое аналогично межатомному расстоянию в слое цинка, нанесённого с помощью процесса погружения в ванну.
- Наносится даже зимой при температуре от -35˚С.
- UV-стабильно, имеет благородный серый цвет.

                                                                           ПРИМЕНЕНИЕ И НАЗНАЧЕНИЕ:
  Цинкирование применяется для защиты ответственных конструкций во всех типах сред коррозионной активности, включая агрессивные и сильноагрессивные (С5-I по ISO 12944), обеспечивая гарантированный срок защиты от 15 лет и более при толщине слоя от 120 мкм.
  Цинкирование применяется для защиты строительных и технологических металлоконструкций в промышленном и гражданском строительстве, сельском хозяйстве, на объектах ТЭК, в дорожном и транспортном строительстве, гидросооружениях.
  Цинкирование рекомендовано для ремонта и восстановления ранее оцинкованных (в том числе другими методами) металлоконструкций без демонтажа.

                                                           СОВМЕСТИМОСТЬ СОСТАВА С ДРУГИМИ ПОКРЫТИЯМИ:
  Гальванол легко совместим с большинством органорастворимых финишных покрытий. Гарантированно совместим с полиуретановыми, уретан-акриловыми, акриловыми, эпоксидными, хлорвиниловыми, хлоркаучуковыми, алкидными покрытиями. Для идеальной совместимости после нанесения цинкирующего состава, необходимо подождать 4-5 часов, чтобы растворитель улетучился и не препятствовал адгезии с финишным покрытием. Возможно использование в качестве грунта под порошковые краски.

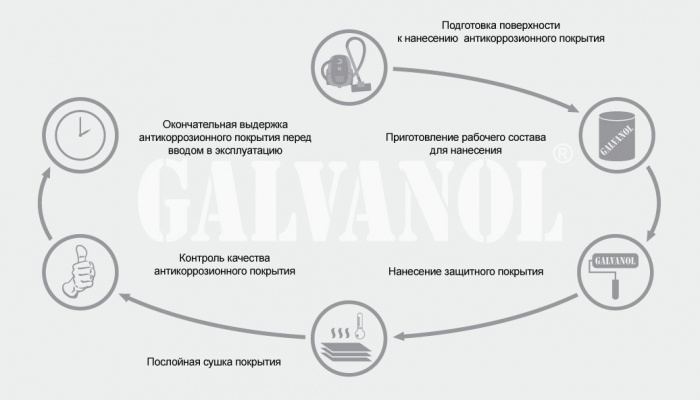

                                                         ТЕХНОЛОГИЯ ЦИНКИРОВАНИЯ МЕТАЛЛА:
- Подготовка поверхности к нанесению антикоррозионного покрытия;
- Приготовление рабочего состава для нанесения;
- Нанесение защитного покрытия;
- Послойная сушка покрытия;
- Контроль качества антикоррозионного покрытия;
- Окончательная выдержка антикоррозионного покрытия перед вводом в эксплуатацию.

                                      ПОДГОТОВКА МЕТАЛЛИЧЕСКОЙ ПОВЕРХНОСТИ ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЯ
1. Все части изделий, подлежащие защите, должны быть доступны для осмотра, подготовки поверхности, нанесения защитного покрытия и контроля его качества.

2. Поверхность изделия, подлежащая подготовке перед нанесением покрытия, не должна иметь заусенцев, острых кромок (радиусом менее 0,3мм), сварочных брызг, наплывов пайки, прожогов, остатков флюса. Места сварки металлоконструкций (прокатных уголков, пластин и т.п.) не должны иметь скрытых для доступа щелей, полостей. При наличии масляных, жировых и других загрязнений поверхность очищается с помощью моющих средств.

3. Перед нанесением металлическую поверхность следует подготовить:
- Новая сталь (металлопрокат) – подвергнуть пескоструйной обработке до степени 2 по ГОСТ 9-402 (Sa2.5 по ISO 8501-1) и обеспылить.

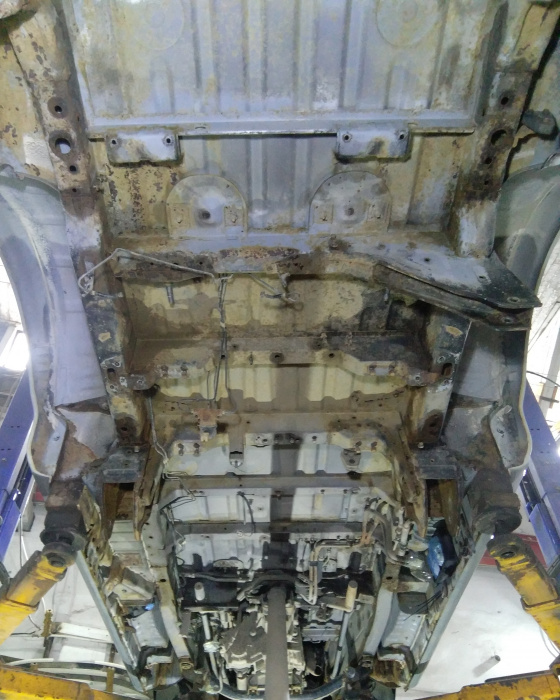

- Старая заржавленная поверхность – рыхлая ржавчина удаляется ручным или механическим способом (скребки, щетки и т.п.), или пресной водой под высоким давлением 10 – 20 МРа, либо пескоструйной обработкой до степени 2 по ГОСТ 9-402 (Sa2.5 по ISO 8501-1), затем поверхность обезжиривается.
- Ранее оцинкованная поверхность – загрязнения и верхний слой солей цинка удаляются ручным или механическим способом (водой под высоким давлением 10 – 20 МРа), затем поверхность обезжиривается.
- Ранее окрашенная поверхность – краску необходимо удалить химическим способом, смывкой (ручным, механическим способом или водой под сверхвысоким давлением 175 – 275 Мра), либо пескоструйной обработкой до степени 2 по ГОСТ 9-402 (Sa2.5 по ISO 8501-1), затем поверхность обезжиривается.

4. При механической обработке поверхности шлифкругами или шлифовальной шкуркой вручную зернистость абразива должна быть в диапазоне от 5 до 6 по ГОСТ 3647-71, либо от 180 до 220 по европейскому стандарту FEPA. После использования ручного и механических методов очистки поверхность обеспы- ливается. Не допускается наличие необработанных участков.

5. Используемый для очистки сжатый воздух должен быть сухим, чистым и соответствовать ГОСТ 9.010-80.

6. При обезжиривании поверхности небольшими участками обработать чистой кистью, смоченной в растворителях сольвент, ксилол, универсальный растворитель (производства ООО «НПЦАЗ»).

7. Рабочий состав наносится на очищенную и обезжиренную поверхность не позднее, чем через 12 часов, если металлоконструкции находятся на открытом воздухе, и 48 часов, если они находятся в помещении.

                                                                             НАНЕСЕНИЕ:
  Гальванол полностью готов к применению для нанесения кистью, валиком, краскопультом.
  Перед применением необходимо тщательно перемешать в емкости до образования однородной массы миксером, или дрелью со специальной микс-насадкой.
  Рабочий состав наносится на очищенную и обезжиренную поверхность не позднее, чем через 12 часов, если металлоконструкции находятся на открытом воздухе, и 48 часов, если металл находится в помещении.
  Независимо от выбранного способа нанесения состава на подготовленную поверхность сварные швы, а также места, труднодоступные для нанесения состава окрасочным оборудованием, следует вначале прокрасить кистью. При наличии щелей и скрытых пустот после сварки исключить возможность попадания влаги в эти места (любыми способами гидроизоляции, не загрязняющими поверхность).

  Гальванол может наноситься на обрабатываемую поверхность при помощи кисти, валика, краскораспылителем или окунанием.
- Нанесение кистью:
Кисть должна быть из натуральной щетины, чистой от пыли и других загрязнений. Разбавления  в стандартных условиях не требуется.

- Нанесение валиком:
Валик должен быть из материала, стойкого к органическим растворителям, чистым от грязи, ранее использованных ЛКМ. Разбавления в стандартных условиях не требуется.

- Нанесение методом пневматического распыления:
Оборудование должно быть чистым от загрязнений, ранее использованных ЛКМ. Разбавление при необходимости производится разбавителями сольвент, ксилол или универсальный растворитель, в соотношении до 5 % по весу.
Давление воздуха 0,2-0,3 МРа (2-3 bar). Диаметр сопла 2,0-3,0 мм.

- Нанесение методом безвоздушного распыления:
Оборудование должно быть чистым от загрязнений, ранее использованных ЛКМ. Разбавление при необходимости производится разбавителями сольвент, ксилол или универсальный растворитель, в соотношении до 4 % по весу.
Давление 8-12 МРа (80-120 bar). Диаметр сопла 0,015-0,025 дюйма или 0,38-0,63 мм.

- Нанесение методом окунания:
Разбавление при необходимости производится разбавителями сольвент, ксилол или универсальный растворитель в соотношении до 15% по весу. Рабочий состав должен в процессе нанесения любым способом периодически перемешиваться (через 20-30 мин.) миксером, или дрелью со специальной микс-насадкой.

- Нанесение из аэрозольного баллона:
При нанесении состава баллон следует держать вертикально клапаном вверх на расстоянии 25-30 см от защищаемой поверхности. Наносить при температуре окружающего воздуха от +5˚С до +40˚С. После окончания работ прочистить клапан: перевернуть баллон и нажимать на сопло до тех пор, пока не начнет выходить чистый газ. Остатки состава на клапане удалить тампоном, смоченным в растворителе (сольвент, ксилол).

Материал необходимо наносить послойно, перекрывая кромку ранее нанесённой полосы.
Общая толщина покрытия должна быть min 40 мкм – max 160 мкм. При нанесении на конструкции, чьи механические деформации незначительны, можно увеличить максимальную толщину покрытия до 200 мкм.
Все работы по нанесению Гальванола (кроме аэрозольного баллона) проводятся при температуре от –35˚С до +50˚С и относительной влажности до 90%.
Состав можно наносить на влажную поверхность. При этом на поверхности не должно быть влаги в виде капель, а при отрицательных температурах нанесения исключить наличие корки льда. Рекомендуется использовать навесы при нанесении покрытия в условиях осадков (снег, дождь).
